søndag den 28. oktober 2012

En Monotribe får MIDI In og Out

Planen var at gøre det muligt at styre en Korg Monotribe via MIDI, som i denne beskrivelse.

I forvejen blev kredsløbet fra bloggen rentegnet i Fritzing, så det var nemt at overføre til perfboard.










Så blev komponenterne loddet på en efter en og der blev loddet ledninger på til at forbinde til DIN stikkene, der skal sende og modtage MIDI signalerne.










Da vi fik åbnet Monotriben fandt vi desværre ud af at vi ikke havde et stik der passede til Monotribens interne serielle forbindelse. Vi besluttede os for at vente og se om man ikke kunne finde et, da indgrebet så kunne gøres helt non-invasivt og man til en hver tid ville kunne pille det fra igen. Så mere om Monotribe/MIDI eventyret senere.

Byg Lyd #7

Idag fik jeg testet hvordan de forskellige funktioner i et par work-in-progress tager sig ud igennem en guitarforstærker. Det drejede sig om denne tonegenerator/synth, der er bygget ind skroget af et gammelt høretestapparat. Her er to tonegeneratorer sat til en 4-kanals mixer, som så kan ledes videre gennem en distortioneffekt, en ringmodulator eller en simpel equalizer.
Tonegeneratoren til venstre kan lave firkanttoner og den til højre kan lave sinus, firkant, trekant og savtaktoner.
De to overskydende indgange gør det muligt at sætte eksterne lydkilder til som f.eks. en støjgenerator.

Sat til den ene af indgangene i tonegeneratoren, var denne.

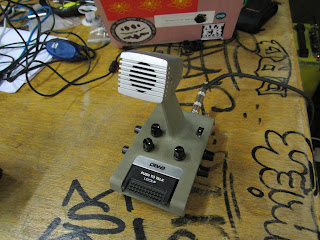

Dette er en mikrofonstander, hvor der er indbygget en ekkoeffekt, en distortioneffekt og en ring modulator. Det er muligt at styre hvor meget signal der kommer ind fra mikrofonen ind ekkokredsløbet, hvor meget gain der er på og hvor meget af dry og wet signal der kommer ud af den anden ende fra ekkodelen. Dette gør den til en drøm at arbejde med feedback med så det skulle prøves sammen med tonegeneratoren.






Dernæst fik vi kigget på Anders' Monotribe. Projektet var at indbygge MIDI i Mono'en vha denne beskrivelse, men mere om det i et separat blogindlæg.













Til sidst fik jeg ætset nogle print til at bygge endnu flere tonegeneratorer!!


Først blev printdiagrammet rentegnet i Fritzing og lavet til en pdf. Dernæst blev der printet 2 stk. på transparentpapir, som blev lagt dobbelt og samlet med sekundlim. Grunden til dette er fordi lyset ellers lyser igennem hvis der kun er et lag tryk. Disse indledende trin blev lavet i forvejen.

Transparentpapiret med trykket på, tapes fast på glaspladen i mit belysning stup. To stykker pap sættes på som kanter så det er nemmere at placere kobberpladen det rigtige sted. Når først man har det lysfølsomme lag på kobberet blottet, skal det nemlig gå hurtigt.



Når de er belyst i ca. 6 min. smides de over  i fremkaldervædsken. Kobberprintet skylles for fremkaldervædske og ryger i syrebad. Det går hurtigst, hvis syren er varm så jeg hælder regelmæssigt kogende vand i et ildfastfad som syrebadet så står i.



Efter noget tid i syrebadet er printpladerne klar, men må vente til senere med at få boret huller og isat komponenter.

Alt i alt en ganske produktiv dag.



onsdag den 17. oktober 2012

Fodpedal

Jeg så Painjerk her i sidste weekend og han havde en eller anden fodpedal i sit setup. Dette gav mig skubbet til at tjekke hvad den fodpedal jeg skraldede fra et gammel orgel egentligt kunne bruges til.

I stedet for at lave en fodpedal med én effekt var tanken at lave en universel fodpedal jeg kunne sætte til flere forskellige effekter og legetøj.

Da det viste sig at være en lysfølsom modstand (LDR) der sad over for en lille pære, var det rimeligt nemt at gå til. Pæren blev skiftet ud med en LED og der blev sat en ekstra lysfølsom modstand (LDR) i.

Da pedalen ændrer modstand vha lys var det nærliggende også at indbygge et LED blinker kredsløb. Dette giver mulighed for at slå en form for LFO til oveni den ændring pedalen ellers laver.

En batteriholder, DC strømstik, en on/off knap og to udgange blev monteret sammen med en knap til at slå LFO'en til og fra med (som kan betjenes med foden). De to drejeknapper styrer LFO'ens pulshastighed og styrken af det lys der kommer ud af LED'en inden i pedalen.

De to udgange er to 2,5mm jackstik som er forbundne til de to lysfølsomme modstande og giver mulighed for at ændre to instrumenter/effekter synkront. Sammen med LFO muligheden giver det en ganske interesant lille controller.

En mulighed der ikke endnu er afprøvet er at bruge fodpedalen til at styre variationer i PureData igennem Arduino. Dette burde ikke være et større problem end at forbinde pedalen mellem GND og en analog pin på Arduino'en og så læse værdien fra den pin og sende den via Serial eller MIDI til PureData. Det må prøves ved lejlighed
